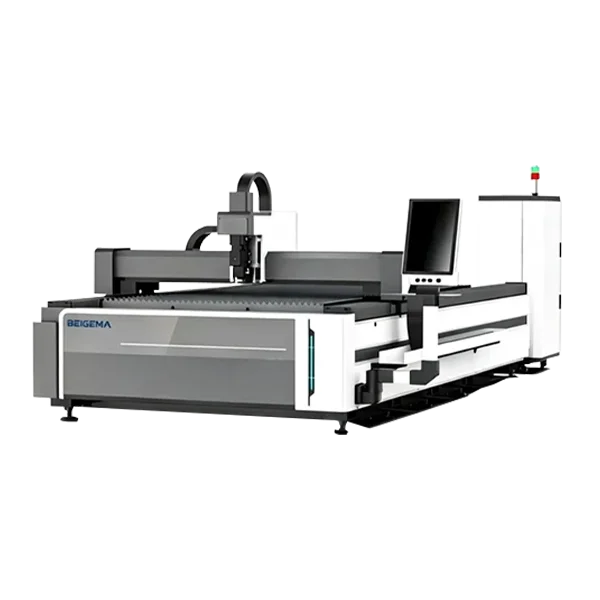

BM Series Single Plate Form 3015 Fiber Laser Cutting Machine
Máquina de corte láser de mesa estable de una sola plataforma con alta velocidad de corte y efecto de corte preciso. Es adecuada para acero al carbono, acero inoxidable, aleación de aluminio y otros materiales metálicos. Estructura simple, fácil operación, baja tasa de fallas y bajo costo de operación. Ampliamente utilizada en procesamiento de lámina metálica, fabricación de ferretería, industria publicitaria y producción de artesanías metálicas. Elección ideal para pequeñas y medianas fábricas que buscan mejorar la eficiencia de producción.
Explore todas las máquinas de corte láser de fibra, o el modelo de mesa intercambiable totalmente cerrado para alta producción.
Nota de configuración: El controlador, los ejes, el rango de trabajo, las tolerancias y los componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.
- Modelo: Serie BM
- Material: Acero al carbono, acero inoxidable, aluminio
- Potencia: 1.5 kw a 10000 w
Descripción de Componentes
Fuente láser máxima
Los láseres MAX ofrecen una rentabilidad excepcional y un rendimiento industrial confiable. La excelente calidad del haz, la modulación de pulso flexible y la alta eficiencia de conversión fotoeléctrica garantizan una operación estable durante períodos prolongados.
Este láser cuenta con una amplia gama de potencia, lo que permite cortar suavemente metales reflectantes con bordes limpios y nítidos. Su diseño compacto, interfaz universal y características de protección robustas facilitan la instalación y la compatibilidad con los equipos láser convencionales.
Cuerpo de la Máquina
La estructura rígida del cuerpo adopta un marco soldado de placa de acero engrosado, con una fuerte resistencia a la deformación. Equipado con un diseño de soporte de panal, dispersa eficazmente el estrés mecánico en la cama de trabajo pesado, manteniendo el cabezal láser funcionando sin problemas y mejorando en gran medida la precisión de corte.
La cama de la máquina ofrece una vida útil duradera y un rendimiento estable a largo plazo. Mientras tanto, el tamaño del cuerpo se puede personalizar en un estilo modular de acuerdo con las demandas reales de producción.
Cabezal de Corte Raytools
El cabezal de corte láser de enfoque automático RayTools BM109 ofrece alta precisión y rendimiento confiable para aplicaciones de corte de metales. Diseñado para sistemas láser de fibra de 1,5 kW, ofrece enfoque automático rápido, protección de larga duración y fácil mantenimiento. El flujo de aire y el diseño óptico optimizados garantizan cortes suaves en diversos materiales, lo que lo convierte en una actualización rentable para su máquina de corte láser.
Enfriador de Agua Hanli
El enfriador de agua láser HanLi 2000 está especialmente diseñado para sistemas de corte y soldadura de láser de fibra de 2 kW. Proporciona enfriamiento estable y de alta eficiencia con control de doble temperatura y doble circuito, garantizando un rendimiento láser constante. Construido con compresores de grado industrial y controladores de temperatura inteligentes, ofrece operación confiable, bajo ruido y protección de seguridad completa. El diseño compacto y el fácil mantenimiento lo hacen ideal para entornos de producción continua.
Guía Lineal
Este sistema de guía lineal presenta alta rigidez, bajo nivel de ruido y larga vida útil. El diseño de deslizador tipo bola garantiza un movimiento lineal suave y preciso con fricción mínima, soportando aplicaciones de alta velocidad y carga pesada. Con tratamiento de superficie resistente a la corrosión y fácil instalación, se utiliza ampliamente en máquinas CNC, equipos de corte láser y maquinaria de automatización para mejorar la precisión y la estabilidad.
Sistema de control CypCut
CypCut es un sistema de control de corte láser profesional para máquinas láser de fibra. Combina funciones de CAD, CAM y anidado en una sola plataforma, lo que permite un flujo de trabajo eficiente desde la importación del dibujo hasta el corte. Con control de movimiento de alta precisión, optimización automática de dibujos y detección de bordes inteligente, garantiza un corte estable y preciso. Admite múltiples formatos, una biblioteca de materiales enriquecida, reanudación por puntos de interrupción y control remoto, ideal para producción industrial las 24 horas, los 7 días de la semana.
Más información
Parámetros técnicos de la máquina de corte láser de fibra
| 3015 | 4020 | 6020 | 8020 | 12025 | |
|---|---|---|---|---|---|
| Plate Size | 3000*1500 | 4000*2000 | 6000*2000 | 8000*2000 | 12000*2500 |
| X-Axis (mm) | 3050 | 4050 | 6050 | 8050 | 12050 |
| Y-Axis (mm) | 1525 | 2025 | 2025 | 2025 | 2525 |
| Z-Axis (mm) | 80 | 80 | 80 | 80 | 150 |
| X,Y Positioning Accuracy (mm/m) | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 |
| X,Y Repeat Positioning Accuracy (mm) | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.03 |
| X,Y Speed (m/min) | 120 | 120 | 120 | 120 | 120 |
| Machine Dimension (mm) | 4800*4200*1800 | 5800*4600*1800 | 7900*4600*1800 | 9800*4600*1800 | 15000*5000*2100 |
