Máquinas Punzonadoras Combinadas Hidráulicas

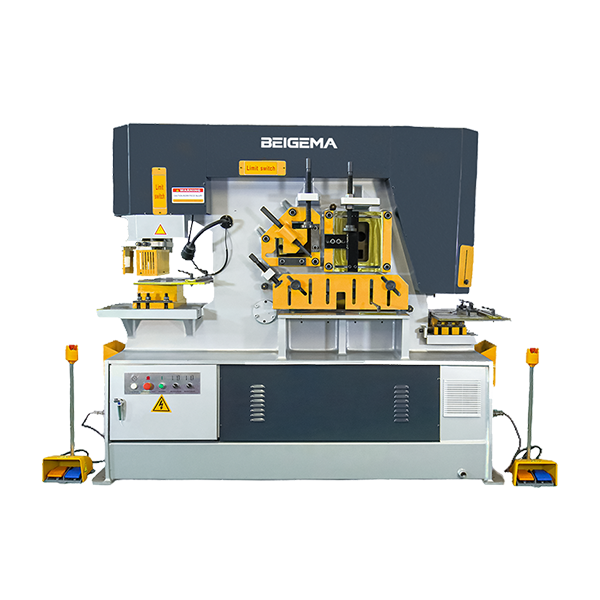

Las punzonadoras combinadas hidráulicas BEIGEMA perforan, cizallan y ranuran placa de acero, barra plana, perfil angular y otras secciones en una máquina compacta. Los talleres de fabricación y talleres de acero estructural las utilizan para reemplazar varias máquinas de un solo propósito y ahorrar espacio en el piso. La gama Q35Y abarca siete modelos desde Q35Y-12 hasta Q35Y-50 con fuerza de punzonado de 35 a 250 toneladas, cortando placa de hasta 50 mm de espesor y perforando agujeros de hasta 45 mm de diámetro. Díganos las secciones y el espesor que procesa y especificaremos el tonelaje, herramentales y configuración de estación de trabajo adecuados para sus proyectos.
La punzonadora combinada hidráulica serie Q35Y es un caballo de batalla para talleres de fabricación y trabajo de acero estructural. Combina estaciones de trabajo de punzonado, cizallado y ranurado en una unidad hidráulica única, de modo que las operaciones comunes de secciones metálicas son manejadas por una máquina compacta a una inversión menor.
Siete modelos desde Q35Y-12 hasta Q35Y-50 cubren fuerza de punzonado de 35 a 250 toneladas. Dependiendo del modelo, la Q35Y corta placa de hasta 50 mm de espesor y perfora agujeros de hasta 45 mm de diámetro.
Guía de compra
¿Qué punzonadora combinada hidráulica encaja en su trabajo?
Qué punzonadora combinada hidráulica compra es primero un problema de tonelaje de punzón y tamaño de orificio, luego un problema de cizallado de perfiles y garganta. Esta página es la gama Q35Y: siete modelos, Q35Y-12 a Q35Y-50, 35-250 t. Empiece por la presión de punzón, el diámetro máximo de punzón y la profundidad de punzonado. Luego compruebe el corte de placa, el cizallado de angular, plano y redondo, la profundidad de garganta y qué estaciones usa el trabajo.
Lea la tabla como un mín.-máx. a lo largo de siete modelos, no como un bastidor que alcanza todos los máximos a la vez.
Una punzonadora combinada hidráulica es para punzonado mixto más cizallado recto, ranurado o corte de perfiles, comprobado estación por estación. El estampado y conformado dedicados corresponden a una prensa punzonadora.
Gama de punzonadoras combinadas de un vistazo
| Serie | Presión (t) | Espesor máx. de corte (mm) | Diámetro de punzón × profundidad (mm) | Garganta (mm) | Motor (kW) | Modelos | Trabajo típico |
|---|---|---|---|---|---|---|---|
| Q35Y | 35-250 | 12-50 | 25-45 × 12-40 | 115-600 | 4-18.5 | 7 | Talleres de fabricación y acero estructural: punzonar, cizallar y ranurar placa, barra y perfiles |
El ángulo de corte es 7-8° y la carrera del deslizador es 35-100 mm. Esos son límites de ángulo y carrera, no capacidad de estación.
Dimensionado por capacidad de punzón, perfil y garganta
Estime la fuerza de punzonado con la fórmula de la página de tipos de máquinas punzonadoras de metal:
Fuerza de corte requerida (kN) ≈ perímetro de corte (mm) × espesor del material (mm) × resistencia al corte del material (N/mm²) ÷ 1,000
Tonelada métrica de fuerza = kN ÷ 9.80665. El ejemplo resuelto de esa página asume 300 N/mm²; úselo solo como cribado, luego sume extracción, desgaste, carga dinámica y un margen de ingeniería.
El inoxidable necesita holgura distinta y mayor fuerza de punzonado, así que la dirección es hacia arriba.
Barra plana de 12 mm, orificio Ø26.
La profundidad de punzonado 12-40 mm pone 12 mm en el piso; el diámetro de punzón 25-45 mm pone Ø26 justo por encima de 25 mm. No punzone más grueso que el diámetro del punzón salvo aprobación. 12 mm está por debajo de 26 mm, así que esa regla se sostiene.
Perímetro = π × 26 = 81.68 mm, así que F = 81.68 × 12 × 300 ÷ 1,000 = 294.05 kN, y 294.05 ÷ 9.80665 ≈ 29.99 t. El piso de la punzonadora combinada hidráulica Q35Y es 35 t, así que el cribado entra en el extremo bajo. No especifique el extremo de 250 t para este orificio.
Si el proveedor de herramental especifica 20% de holgura total, como en el ejemplo resuelto de acero dulce de esa página, holgura total = 12 × 20% = 2.4 mm y abertura de matriz = 26 + 2.4 = 28.4 mm. Pida la matriz aprobada más cercana.
Angular 100 × 100 × 10 mm, cizallado de perfil.
Una ala de 10 mm queda bajo el piso de corte de placa de 12 mm, pero esa fila es placa. Angular, plano y redondo usan la estación de cizallado de perfiles.
Si la estación de angular del modelo pequeño está por debajo de 100 × 100 × 10 mm, suba dentro de los siete modelos. Si el modelo tope aún no lo cubre, deténgase.
Punzonado de placa de 40 mm, o garganta de 600 mm.
La profundidad de punzonado topea en 40 mm. La regla de orificio mínimo quiere diámetro de punzón ≥ 40 mm salvo aprobación; el diámetro de punzón publicado solo llega a 45 mm, así que la ventana es Ø40-45 mm en el tope de la gama.
Para Ø40 × 40 mm a 300 N/mm², perímetro = π × 40 = 125.66 mm, así que F = 125.66 × 40 × 300 ÷ 1,000 = 1,507.96 kN, y 1,507.96 ÷ 9.80665 ≈ 153.8 t. Eso queda muy por encima de 35 t y dentro de 250 t antes de márgenes.
La garganta es 115-600 mm. Necesitará el tope de ese rango para un alcance de 600 mm. Más de 600 mm queda fuera de esta serie.
Si el orificio ya entra en el piso de 115 mm, ¿por qué especificar el extremo de 600 mm?
Qué máquina, y cuál evitar
La Q35Y es la única punzonadora combinada listada aquí. Encaja en un taller mixto que punzona, cizalla y ranura placa, barra y perfiles. Use el extremo bajo para orificios Ø25-26 mm a unos 12 mm de profundidad; use el extremo alto cerca de 40 mm de profundidad, Ø45 mm, garganta de 600 mm o corte de placa de 50 mm.
No la elija cuando el orificio es menor que 25 mm, la placa a punzonar es más gruesa que 40 mm, la garganta debe superar 600 mm, o la placa a cizallar es más gruesa que 50 mm. No la elija para estampado y conformado dedicados. No trate 250 t como la cifra del ranurado o del cizallado de perfiles.
Es un bastidor de múltiples estaciones con carrera de deslizador 35-100 mm y un ángulo de corte de 7-8°. Si el proceso necesita más carrera o un ángulo distinto, este envolvente es incorrecto.
Antes de solicitar una cotización
Envíe seis datos para que BEIGEMA pueda emparejar un modelo Q35Y a las estaciones que va a operar.
Diámetro del orificio más grande y el espesor en ese orificio, más el grado. Eso fija el Ø de punzón, la profundidad de punzonado, el cribado de fuerza y la holgura punzón-matriz.
Perfil más grande a cizallar: angular, plano, redondo, con ambas alas y espesor. La fila publicada es solo placa 12-50 mm.
Piezas por turno, y si más de una estación debe trabajar en el mismo ciclo.
Profundidad de garganta que la pieza realmente necesita, en milímetros.
Si necesita una estación de ranurado, una estación de doblado, o solo punzón y cizallado de perfiles. El nombre del modelo no define cada opción de estación.
Norma de herramental: interfaz del portaherramientas, serie punzón-matriz y qué tabla de holgura va a seguir.
La arquitectura de estaciones está en la página de tipos de máquinas punzonadoras de metal.
Trabajo: barra plana de 12 mm, orificio Ø26. ¿Qué extremo de Q35Y?
Extremo bajo. Ø26 × 12 mm entra en la ventana de punzón 25-45 / 12-40 mm, y 29.99 t a 300 N/mm² queda bajo 35 t. Confirme garganta y cizallado de perfiles; no salte a Q35Y-50.
Trabajo: orificio en placa de 40 mm o garganta de 600 mm. ¿Qué extremo de Q35Y?
Extremo alto, y solo si el orificio es Ø40-45 mm. Ø40 × 40 mm a 300 N/mm² da 153.8 t de cribado, dentro de 250 t antes de márgenes. Más de 600 mm de garganta, o profundidad de punzonado por encima de 40 mm, queda fuera de esta gama.
¿Puedo dimensionar la punzonadora combinada solo con la fila de 35-250 t?
No. El tonelaje es una estación: compruebe cada estación, garganta, herramental, reglas de uso simultáneo y resguardos. El corte de placa 12-50 mm no es la cifra de angular ni de barra redonda.
¿Pueden el mismo punzón y matriz trabajar acero dulce e inoxidable?
Solo cuando el proveedor de herramental aprueba el grado, el espesor y la holgura. El inoxidable a menudo necesita holgura distinta y mayor fuerza. Confirme holgura total frente a holgura por lado antes de dimensionar la matriz.
¿Cuándo es esta punzonadora combinada la arquitectura incorrecta?
Cuando el trabajo es estampado dedicado de alto volumen, o una lámina de muchos tamaños de orificio que requiere una torreta. Esta categoría ya envía el estampado dedicado a las prensas punzonadoras. Conserve esta máquina de punzonado y cizallado para punzón mixto, corte de placa, ranurado y cizallado de perfiles.
Preguntas Frecuentes
1. ¿Para qué se utiliza una punzonadora combinada hidráulica?
Una punzonadora combinada hidráulica perfora, cizalla y entalla lámina metálica, barra plana, ángulo y otras secciones en una sola máquina compacta. Los talleres de fabricación y de acero estructural la utilizan para reemplazar varias máquinas de un solo propósito y ahorrar espacio en el piso.
2. ¿Qué capacidades cubre la gama de punzonadoras combinadas BEIGEMA Q35Y?
La gama Q35Y abarca siete modelos desde Q35Y-12 hasta Q35Y-50 con fuerza de punzonado de 35 a 250 toneladas. Dependiendo del modelo, corta placa de hasta 50 mm de espesor y perfora agujeros de hasta 45 mm de diámetro.
3. ¿Debo elegir una punzonadora combinada o máquinas separadas de punzonado y cizallado?
Si procesa secciones estructurales y placa mediana en un mismo taller, una punzonadora combinada combina punzonado, cizallado y entallado en una sola unidad hidráulica con una inversión menor. Para estampado dedicado de alto volumen, consulte nuestras prensas punzonadoras.
4. ¿Cómo elegir el tonelaje correcto de la punzonadora combinada?
Envíenos el tipo de material, forma de la sección, espesor máximo de la placa, diámetro de agujero requerido y producción esperada. Nuestro equipo igualará la fuerza de punzonado, cuchillas y opciones de estación de trabajo entre los siete modelos Q35Y y recomendará la configuración adecuada para su trabajo.
