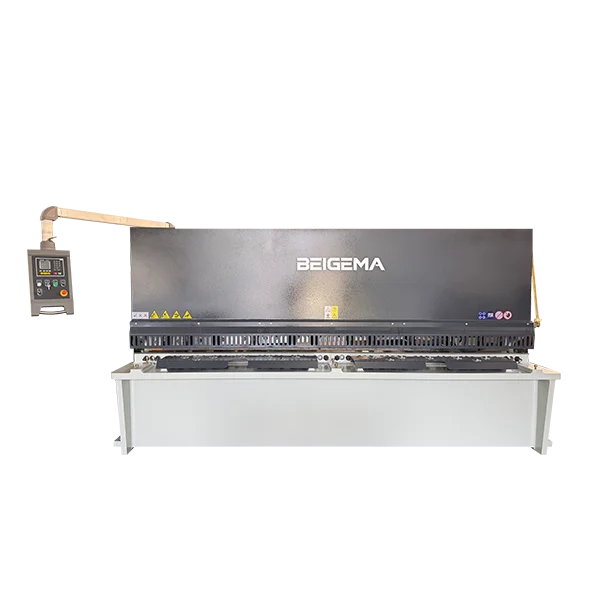

Cizalla hidráulica de viga oscilante, diseño optimizado de ángulo de corte garantiza alta rectitud y mínima tolerancia a la torsión. Las características de seguridad de alto nivel brindan mayor tranquilidad durante la operación y pueden crear más valor para las empresas.
Ver todas las cizallas hidráulicas, o compare con la cizalla tipo guillotina QC11Y.
Nota de configuración: El controlador, los ejes, el rango de trabajo, las tolerancias y los componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.
- Modelo: QC12K
- Controlador: E21s
- Capacidades: máx. 32 mm
- Controlador E21S: Estun
- Componentes eléctricos Schneider
- Motor: Siemens (Francia)
- Tope trasero, correa de sincronización, polea (China)
- Convertidor de frecuencia: Delta (China)
- Bomba de aceite: Sunny
- Pedal: Kacon de Corea
- Válvula Rexroth: Bosch (Alemania)
- Anillo de sellado Parker (EE. UU.)
- Conector de tubería de aceite: EMB
- Un juego de matriz estándar
- Tope trasero (husillo de bolas + guía lineal)
- Protección de luz frontal y trasera: China (opcional)
- Soporte neumático: China (opcional)
- Alimentador: China
Configuraciones Estándar
Descripción de Componentes
Sistema de Control E21S
- Pantalla hidráulica de alta definición
- Control de motores comunes y convertidores de frecuencia
- Posicionamiento inteligente del eje X
- Programación en múltiples pasos, 40 programas, cada programa con 25 pasos
- Función de temporizador integrada
- Conmutación de funciones con un botón
- Función de posicionamiento unilateral
- Copia de seguridad y restauración de parámetros con una tecla
- Chino e inglés
- Sistema métrico
Cuchilla de corte
Fabricada con material Cr12MoV, la cuchilla es duradera.
La cuchilla corta con un arco biselado, requiriendo menos esfuerzo para cortar y evitando que la lámina se deforme. Presenta mínima torsión y deformación, lo que la hace adecuada para cortar láminas largas, láminas delgadas y acero inoxidable.
Ajuste de la separación de cuchillas
Ajuste puramente mecánico, estructura simple, baja tasa de fallas, bajo costo de mantenimiento, ajuste intuitivo y preciso, ajuste fino con volante graduado, superficie de corte sin rebabas, lámina plana y con mínima deformación, y producción normal incluso durante cortes de energía.
Eléctricos Schneider
- Los componentes eléctricos Schneider brindan a la maquinaria para lámina metálica una excelente estabilidad operativa y una fuerte capacidad antiinterferencia, con una resistencia superior al polvo, altas temperaturas y vibraciones.
- Cuenta con capacidades integrales de prevención de fugas y operaciones erróneas, lo que garantiza una producción segura y estandarizada en el taller y cumple con los requisitos de certificación de exportación global.
- Control preciso y mayor eficiencia de procesamiento. Logra una operación sincronizada y coordinada de los sistemas de tope trasero, compensación de deflexión y soporte frontal, asegurando consistencia en las dimensiones y ángulos de doblado para lotes de piezas de trabajo.
- Duradero y con bajos costos de mantenimiento.
Tope trasero
Posicionamiento preciso: el posicionamiento automático CNC garantiza un error dimensional mínimo y dimensiones uniformes en el lote.
La estructura de guía lineal y husillo de bolas proporciona alta rigidez, evitando desalineaciones y vibraciones al manipular láminas largas o gruesas.
Amplio rango de ajuste: el recorrido suficiente del tope trasero se adapta a una amplia gama de tamaños de lámina.
Más Detalles de la Cizalla de Viga Oscilante
Especificaciones de la Cizalla Hidráulica de Viga Oscilante
| Espesor (mm) | Ancho (mm) | Resistencia a la tracción | Ángulo de corte (°) | Número de carreras (min⁻¹) | Rango del tope trasero | Potencia principal (kW) | |
|---|---|---|---|---|---|---|---|
| QC12Y-6×2500 | 6 | 2500 | ≤ 450 | 1° 30' | 18 | 20~600 | 7.5 |
| QC12Y-6×3200 | 6 | 3200 | ≤ 450 | 1° 30' | 16 | 20~600 | 7.5 |
| QC12Y-6×4000 | 6 | 4000 | ≤ 450 | 1° 30' | 12 | 20~600 | 7.5 |
| QC12Y-6×6000 | 6 | 6000 | ≤ 450 | 1° 30' | 7 | 20~800 | 11 |
| QC12Y-8×2500 | 8 | 2500 | ≤ 450 | 1° 30' | 14 | 20~600 | 11 |
| QC12Y-8×3200 | 8 | 3200 | ≤ 450 | 1° 30' | 10 | 20~600 | 11 |
| QC12Y-8×4000 | 8 | 4000 | ≤ 450 | 1° 30' | 8 | 20~600 | 11 |
| QC12Y-8×6000 | 8 | 6000 | ≤ 450 | 1° 30' | 6 | 20~800 | 15 |
| QC12Y-10×2500 | 10 | 2500 | ≤ 450 | 1° 30' | 12 | 20~600 | 15 |
| QC12Y-10×3200 | 10 | 3200 | ≤ 450 | 1° 30' | 10 | 20~600 | 15 |
| QC12Y-10×4000 | 10 | 4000 | ≤ 450 | 1° 30' | 8 | 20~600 | 15 |
| QC12Y-10×6000 | 10 | 6000 | ≤ 450 | 1° 30' | 6 | 20~800 | 18.5 |
| QC12Y-12×2000 | 12 | 2000 | ≤ 450 | 2° | 12 | 20~600 | 15 |
| QC12Y-12×3200 | 12 | 3200 | ≤ 450 | 2° | 9 | 20~600 | 18.5 |
Componentes Opcionales
DAC 360T
DAC310T
Soporte Neumático Trasero
