Tandam Press Brake Machine For Long Plate Bending

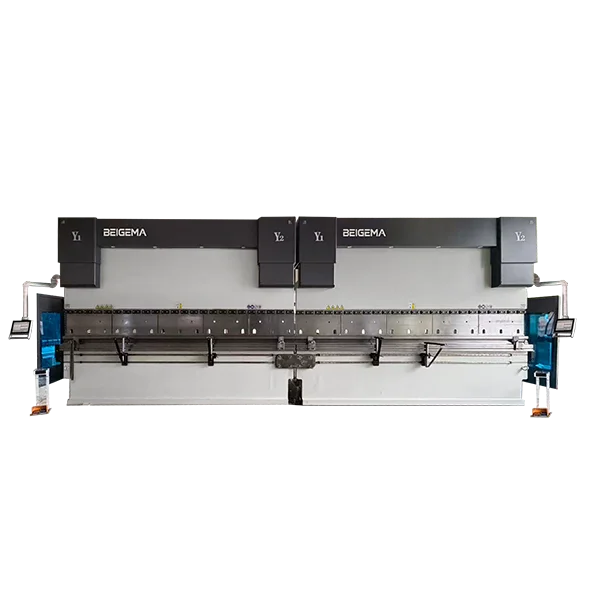

Tandem Press Brake Machine for Long Plate Bending

La máquina dobladora de doble unidad es adecuada para doblar diversas láminas largas y anchas. Gracias al sistema de control de enlace de doble máquina, las dos máquinas pueden operar de forma independiente o trabajar en sincronía. Tiene mayor eficiencia operativa y mejor efecto de formación, y puede manejar fácilmente el proceso de doblado de diversas piezas de trabajo de gran tamaño.

Vea todas las dobladora de lámina, o la dobladora CNC MB8 para doblado de una sola máquina.

Nota de configuración: El controlador, los ejes, el rango de trabajo, las tolerancias y los componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.

Recursos para compradores: comparar dobladoras de lámina, aprenda a elegir una dobladora, o compare dobladoras CNC y NC.

  • Modelo: MB8
  • Controlador: DA53t
  • Capacidades: 160T ~ 8000T
Solicitar Cotización Gratis
Contactar por WhatsApp
  • Controlador CNC: DA66T con gráficos 2D a color
  • Tope trasero: Hiwin - Taiwán
  • Válvula hidráulica: Rexroth de Alemania
  • Bomba de engranajes: Sunny de EE. UU.
  • Pedal: Kacon de Corea
  • Motor principal: Siemens de Alemania
  • Componentes eléctricos: Schneider de Francia
  • Sellos de aceite: Japón
  • Husillo de bolas + guía lineal: HIWIN
  • Soporte frontal: BEIGEMA
  • Conector de tubería: EMB de Alemania
  • Abrazadera rápida: BEIGEMA
  • Punzón y matriz: BEIGEMA
  • Compensación: bombeo mecánico

Configuraciones Estándar

Descripción de Componentes

DA-53Tx Controller (Delem )

Controlador DA-53Tx (Delem)

  • Navegación táctil de “teclas rápidas”
  • Pantalla TFT de alta resolución de 10.1″
  • Hasta 4 ejes (Y1, Y2 + 2 ejes auxiliares)
  • Control de bombeo
  • Biblioteca de herramientas, materiales y productos
  • Control de servomotor y variador de frecuencia
  • Algoritmos avanzados de control del eje Y para válvulas de lazo cerrado y lazo abierto.
  • Enlace tándem (opcional)
  • Interfaz para memoria USB
  • Software offline Profile-T
Pin-type pressure plate quick clamp

Sujeción rápida de placa de presión tipo pasador

  • Cambio de herramentales ultrarápido, mejorando significativamente la eficiencia de producción.
  • La fuerza de sujeción estable garantiza la precisión del doblado; la estructura dual de posicionamiento por pasador y sujeción por placa de presión distribuye la presión de manera uniforme.
  • Compatible con punzones superiores estándar de la industria para dobladoras (como tamaños de vástago de punzón estándar), eliminando la necesidad de punzones personalizados adicionales y reduciendo los costos de adquisición.
  • Diseño integrado de bloqueo automático y seguridad; algunos modelos están equipados con ranuras de seguridad anticaídas, lo que hace que la instalación y extracción de punzones sea más segura y previene caídas de punzones que podrían causar lesiones.
  • Adaptable a escenarios de doble máquina (enlace de doble máquina), permitiendo operaciones colaborativas más eficientes.
High-Precision Stop Finger

Tope de precisión alta

Topes de precisión alta para dobladoras, compatibles con dobladoras CNC o dobladoras de doble máquina enlazada, proporcionando posicionamiento preciso y ajuste rápido, facilitando el doblado de láminas largas y piezas complejas.

Large Mold

Molde grande

  • Fabricado con acero de herramienta de alta aleación (como 42CrMo, Cr12MoV) + temple integral + recubrimiento superficial (resistente al impacto y la deformación, adecuado para doblado de trabajo pesado).
  • Compatible con varias dobladoras CNC y equipos de doble máquina enlazada, adaptable a requisitos de doblado de diversos espesores de lámina y materiales (acero al carbono, acero inoxidable, acero de alta resistencia). Un juego de punzones y matrices puede manejar múltiples condiciones de trabajo, reduciendo los costos de adquisición de herramentales. Adecuado para postes de luz.
4+1 Axis Back Gauge

Tope trasero de 4+1 ejes

Sistema de tope trasero CNC de alta precisión con accionamiento por husillo de bolas y guía lineal, garantizando una precisión de posicionamiento repetitivo de hasta ±0,01 mm. El movimiento multieje controlado por servomotor (eje X y eje R opcional) ofrece respuesta rápida y carrera larga, ajustando automáticamente las posiciones del tope para dimensiones de doblado consistentes, ideal para aplicaciones de doblado de láminas largas y anchas.

Más Información

Throat

Garganta

Crowing

Bombeo

Electrics
Eléctricos
Liner Guide
Guía Lineal
Siemens Motor
Motor Siemens
Linkage
Acoplamiento

Parámetros Técnicos de la Dobladora en Tándem

Modelo
Fuerza de doblado (KN) Longitud de doblado (mm) Distancia entre columnas (mm) Profundidad de garganta (mm) Carrera (mm) Altura de apertura (mm) Peso (Ton) Velocidad (m/min) Dimensiones (L×A×A, mm) Motor principal (kW)
2*250T/4000 2*2500 2*4000 3500 410 250 620 160 140 600 2*18.5
2*250T/5000 2*2500 2*5000 4100 410 250 620 130 90 600 2*18.5
2*250T/6000 2*2500 2*6000 5100 410 250 620 130 90 600 2*18.5
2*320T/3200 2*3200 2*3200 2700 450 300 670 150 130 600 2*22
2*320T/4000 2*3200 — 3500 450 300 670 150 130 600 2*22
2*320T/5000 2*3200 2*5000 4100 450 300 670 130 90 600 2*22
2*320T/6000 2*3200 2*6000 5100 450 300 670 130 90 600 2*22
2*400T/3200 2*4000 2*3200 2700 500 300 670 150 130 600 2*30
2*400T/4000 2*4000 2*4000 3500 500 300 670 150 130 600 2*30
2*400T/5000 2*4000 2*5000 4100 500 300 670 130 90 600 2*30
2*400T/6000 2*5000 6000 5100 500 300 670 130 90 600 2*30
2*500T/4000 2*5000 4000 3500 500 300 670 150 130 600 2*30
2*500T/5000 2*5000 5000 4100 500 300 670 130 90 600 2*30
2*500T/6000 2*5000 6000 5100 500 300 670 130 90 600 2*30
