Máquina dobladora hidráulica
Como fabricante líder especializado en maquinaria para lámina metálica, BEIGEMA ocupa una posición destacada en la industria de dobladoras de lámina en China. Ofrecemos una línea completa de máquinas curvadoras avanzadas, que incluyen dobladoras NC, CNC, hidráulicas, híbridas y totalmente eléctricas, cada una diseñada con fortalezas de rendimiento distintas para satisfacer diversos requisitos de doblado. Además de equipos de alta calidad, BEIGEMA se enfoca en ofrecer soluciones innovadoras y orientadas a la aplicación. Ayudamos a los clientes a aumentar la eficiencia de producción, optimizar los flujos de trabajo y lograr resultados de fabricación personalizados. Nuestra tecnología avanzada de dobladora CNC permite a las fábricas modernas optimizar las operaciones, mejorar la consistencia y maximizar la rentabilidad general de la producción.
Nuestra gama de dobladoras va desde 40 toneladas x 2200 mm (WC67K) hasta 500 toneladas x 6000 mm (MB8), con configuraciones en tándem de hasta 2 x 500 toneladas para láminas extralargas, y opciones de controlador desde E21, TP10S y E310P hasta DELEM DA53T, DA-66S y DA-69S con hasta 8+1 ejes.
Para una verificación inicial de capacidad, use la calculadora de tonelaje de dobladora para estimar la fuerza de doblado al aire a partir de la resistencia a la tracción, el espesor, la longitud activa de doblado y la abertura de la matriz en V.
Dobladora CNC serie MB8 DA-53Tx (3-4 ejes)
La curvadora de la serie MB8, equipada con el sistema de control DA-53Tx y topes traseros de 3-6 ejes, está diseñada específicamente para el doblado de precisión de lámina metálica. El equipo cuenta con tecnología avanzada, operación estable y manejo sencillo. Admite múltiples combinaciones de matrices, ofrece un alto nivel de seguridad y es económico en costos operativos. Toda la máquina utiliza componentes de sujeción europeos de alta calidad, proporcionando un excelente rendimiento de doblado y facilidad de uso. Las diversas opciones de matrices se adaptan a diferentes condiciones de procesamiento, ofreciéndole soluciones de doblado profesionales y confiables.
Dobladora CNC serie MB8 DA-66S (6-8 ejes)
La dobladora CNC de alta especificación de la serie MB8 está equipada con tope trasero de 6-8 ejes y controladores DA-66S. Construida con tecnología de punta, ofrece una eficiencia excepcional para el doblado de precisión de metales. La máquina cuenta con paneles de control intuitivos, un bastidor sólido y un diseño general sofisticado. Funciona de manera económica y ofrece un rendimiento confiable entre equipos similares. Equipada con mecanismos de sujeción europeos premium, optimiza la capacidad de doblado garantizando una operación sencilla. Hay una selección completa de herramentales disponible para satisfacer diversas demandas de producción, y BEIGEMA es su socio confiable para el trabajo con lámina metálica.
Serie MB8 Dobladora CNC hidráulica DA-69S (6-8 EJES)
La dobladora CNC de alta especificación serie MB8 está equipada con tope trasero de 6-8 ejes y controladores DA-69S. Construida con tecnología de vanguardia, ofrece una eficiencia excepcional para el doblado de metales de alta precisión. La máquina cuenta con paneles de control intuitivos, una estructura sólida y un diseño general sofisticado. Funciona de manera económica y cuenta con un rendimiento confiable entre equipos similares. Equipada con mecanismos de sujeción europeos premium, optimiza la capacidad de doblado garantizando una operación sencilla. Hay una selección completa de herramentales disponible para satisfacer diversas demandas de producción, y BEIGEMA es su socio confiable para el trabajo con lámina metálica.
Máquina dobladora hidráulica CNC en tándem
Las dobladoras en tándem son la solución perfecta para procesar piezas de lámina metálica extra largas y anchas. Este sistema de doble máquina admite tanto el enlace sincrónico como la operación independiente. En comparación con los equipos de doblado grandes individuales tradicionales, ofrece una mayor velocidad de trabajo y una calidad de conformado superior. Elegir las dobladoras en tándem de BEIGEMA le ayuda a reducir el tiempo de producción y aumentar significativamente la productividad general, superando el uso de dobladoras pequeñas separadas.
Serie WC67K Dobladora NC con controlador E21
Nuestra dobladora NC simple WC67K equipada con el sistema de control E21 es ideal para tareas generales de doblado de lámina metálica. Destaca en trabajos de doblado preciso mientras mantiene un bajo consumo de energía. Con una operación intuitiva, un marco de servicio pesado y una estructura bien optimizada, la máquina ofrece alta eficiencia de trabajo y opciones flexibles de herramentales. Cumple con estrictas normas de seguridad CE, tiene un precio rentable y una excelente relación calidad-precio.
Serie WC67K Dobladora NC con Controlador TP10S
La dobladora NC WC67K de 2 ejes servo equipada con el controlador TP10S permite un doblado preciso de lámina metálica con bajo consumo de energía. Cuenta con construcción robusta, operación fácil de usar y versatilidad de herramentales. Cumpliendo con estrictos requisitos de seguridad CE, esta eficiente máquina dobladora ofrece una excelente relación costo-rendimiento.
Serie WC67K Dobladora NC con Controlador E310P
La dobladora NC WC67K de 2 ejes servo con controlador E310P logra un doblado preciso y bajo consumo de energía. Construida con un marco sólido y estructura refinada, funciona eficientemente y es simple de operar. Compatible con varios herramentales y certificada según normas de seguridad CE, es un equipo de doblado de lámina metálica de alto rendimiento.

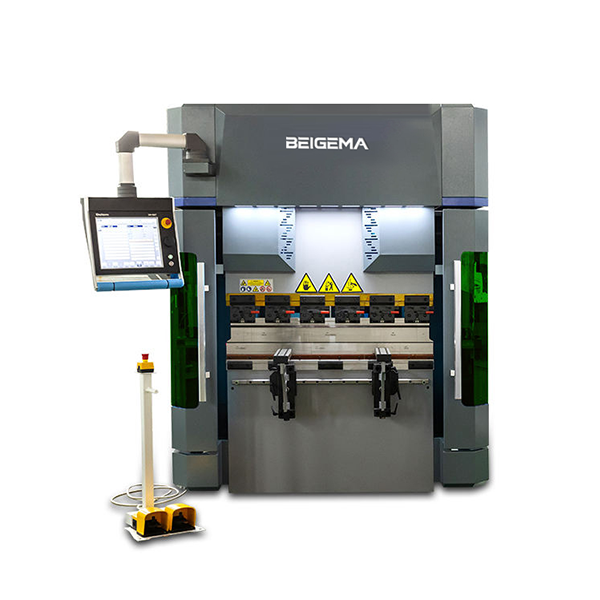

EPP Dobladora eléctrica servo
BEIGEMA ha sido pionero en tecnología avanzada de transmisión híbrida para dobladoras. Nuestros modelos eléctricos servo ePp reducen el consumo de energía entre un 55 % y un 78 % en comparación con los equipos de doblado convencionales.
Este diseño híbrido ecológico reduce en gran medida el consumo de aceite hidráulico, manteniendo una precisión de doblado excepcional y un rendimiento de trabajo estable. Es una solución confiable y de ahorro de energía para el procesamiento moderno de lámina metálica.
Preguntas frecuentes
1. ¿Qué es una dobladora de lámina?
Las dobladoras de lámina le dan forma a metal frío en diferentes geometrías mediante matrices dedicadas. Ofrece una operación flexible y completa un doblado de múltiples ángulos de manera eficiente. Equipada con sistemas CNC avanzados y hasta 12 ejes, ajusta automáticamente la carrera, el tope trasero, la presión y la velocidad para un procesamiento de alta precisión.
2. ¿Qué es una dobladora CNC?
La dobladora CNC funciona suavemente en las carreras de retorno sin necesidad de ajustes adicionales. Para un descenso rápido, las válvulas de estrangulación unidireccionales dobles funcionan junto con la estructura de sincronización paralela para compensar las desviaciones de errores de mecanizado y fugas de aceite, asegurando un movimiento descendente estable y sincronizado.
3. ¿Qué es una dobladora NC?
Con diseño de dos ejes y sincronización por barra de torsión, las dobladoras NC se controlan mediante programas numéricos. Los operadores ingresan datos de coordenadas y movimiento a través del panel de control para completar diversas tareas de doblado. Este tipo de equipo es más asequible que las dobladoras CNC y admite secuencias de doblado complejas con controladores Delem 41, E21, Cyblec. Si bien requiere operadores calificados, es una opción práctica, precisa y económica.
4. ¿Qué es una dobladora hidráulica?
Estructura de la dobladora hidráulica y guía de operación
La dobladora hidráulica consta principalmente de bastidor, mesa de trabajo y placa de sujeción. La mesa de trabajo está montada en el bastidor y ensamblada con la base y la placa de presión, que están conectadas por bisagras. La base está estructurada con carcasa, bobina electromagnética y placa de cubierta; la bobina está instalada dentro de la ranura de la carcasa y sellada con la tapa superior.
Después de energizar la bobina, la atracción electromagnética tira de la placa de presión firmemente contra la base para sujetar láminas metálicas delgadas de forma segura. Este diseño de sujeción electromagnética admite placas de presión personalizadas, lo que permite el procesamiento de piezas con paredes laterales.
En comparación con los equipos de doblado mecánico, las dobladoras hidráulicas ofrecen mayor seguridad y mejor controlabilidad. Admite múltiples niveles de velocidad, brinda una precisión de doblado superior y permite un movimiento de avance preciso para un posicionamiento exacto antes del conformado.
Pasos de operación
- Control básico de operación
Active el pedal para iniciar el doblado. La máquina se detiene inmediatamente cuando suelta el pedal y reanuda el descenso al pisar nuevamente. Este control flexible difiere mucho de las cizallas de placa. - Arranque de energía
Encienda la alimentación principal y el interruptor de llave en el panel de control, luego arranque la bomba de aceite. Escuchará la bomba funcionando, mientras la máquina permanece en espera en esta etapa. - Ajuste de carrera
El ajuste de carrera es crítico para una operación segura. Realice siempre una prueba antes del doblado formal. Mantenga un espacio igual al espesor de la lámina cuando el punzón superior llegue a la posición más baja, para evitar daños a los herramentales y a la máquina. La carrera se puede ajustar mediante regulación rápida eléctrica o ajuste manual fino. - Selección de matriz en V
Como regla estándar, elija un ancho de ranura en V de 8 veces el espesor de la lámina. Por ejemplo, una placa de 4 mm de espesor requiere una ranura de 32 mm de ancho. - Ajuste del tope trasero
El tope trasero está equipado con funciones de ajuste rápido eléctrico y ajuste manual fino, que funcionan de la misma manera que las cizallas de placa.
5. ¿cómo funciona una dobladora hidráulica?
Las dobladoras hidráulicas dependen de la potencia hidráulica para empujar las láminas metálicas contra las matrices y completar el conformado por doblado. El perfil final de la pieza de trabajo está completamente determinado por la geometría de la matriz. Su unidad de doblado realiza el conformado por estampado: alinee la lámina metálica con la matriz, luego aplique presión hidráulica para doblar el material en la forma deseada.
Como componente central, la matriz afecta directamente la calidad del conformado y la resistencia de la pieza. Equipada con matrices estándar y personalizadas, la máquina puede fabricar diversos perfiles. El diseño antivibración también garantiza una precisión de doblado excepcional.
6. ¿Cuáles son las mayores diferencias entre una dobladora CNC y una dobladora NC?
Dobladora NC vs CNC: estructura, rendimiento y guía de selección
Principios de trabajo estructurales
Las dobladoras NC y CNC adoptan diseños distintos para la sincronización de dos lados del pisón. Los modelos NC utilizan una barra de torsión para conectar los balancines izquierdo y derecho, adoptando una estructura de sincronización puramente mecánica, sin detección ni corrección automática del paralelismo del pisón.
Por el contrario, las dobladoras CNC están equipadas con codificadores magnéticos o lineales en el pisón y los bastidores laterales. El controlador CNC recopila datos en tiempo real de los codificadores y luego regula las válvulas servo hidráulicas proporcionales para mantener una sincronización precisa. Este sistema de lazo cerrado ofrece un rendimiento de sincronización superior.
Precisión de conformado
El paralelismo del pisón decide directamente el ángulo de doblado de las piezas terminadas. Las dobladoras NC tradicionales no tienen retroalimentación de errores en tiempo real ni función de compensación automática. Su estructura de barra de torsión también resulta en una débil resistencia a cargas parciales.
Equipadas con válvulas hidráulicas proporcionales y codificadores, las dobladoras CNC monitorean continuamente el estado de funcionamiento. El sistema calibra automáticamente las desviaciones para mantener el pisón equilibrado y estable durante la operación.
Velocidad de operación y experiencia de uso
La velocidad de trabajo general abarca el movimiento del pisón, el recorrido del tope trasero y los ciclos de doblado. Las dobladoras NC tienen una relación de velocidad del cilindro de 6:1 u 8:1, funcionando a una velocidad más baja. Requieren operadores calificados para doblados de prueba repetidos. Sin compensación del eje V, son comunes el desperdicio de material y los mayores costos de mano de obra.
Las dobladoras CNC admiten una relación de velocidad más alta, hasta 13:1 o 15:1. Equipadas con un sistema de control numérico dedicado y compensación del eje V, admiten simulación de doblado. La operación se simplifica, requiere menos experiencia profesional y no necesita marcado previo.
Rigidez y capacidad de carga
Las dobladoras NC no son adecuadas para procesamiento de carga excéntrica, ya que una fuerza desigual dañará fácilmente la barra de torsión. Las dobladoras CNC cuentan con control independiente de los ejes Y1 e Y2, lo que permite un doblado excéntrico estable sin riesgos de deformación estructural.
Consejos para la selección de la máquina
Al elegir una dobladora adecuada, compare parámetros clave como tonelaje, longitud de trabajo y carrera del pisón, así como las configuraciones de herramentales de soporte. Las máquinas con diferente tonelaje y tamaño de mesa se aplican a diferentes escenarios de producción.
También debe considerar el estado del equipo, el entorno de aplicación y el presupuesto. No dude en consultar para obtener cotizaciones detalladas y soporte técnico para elegir el modelo más rentable.
