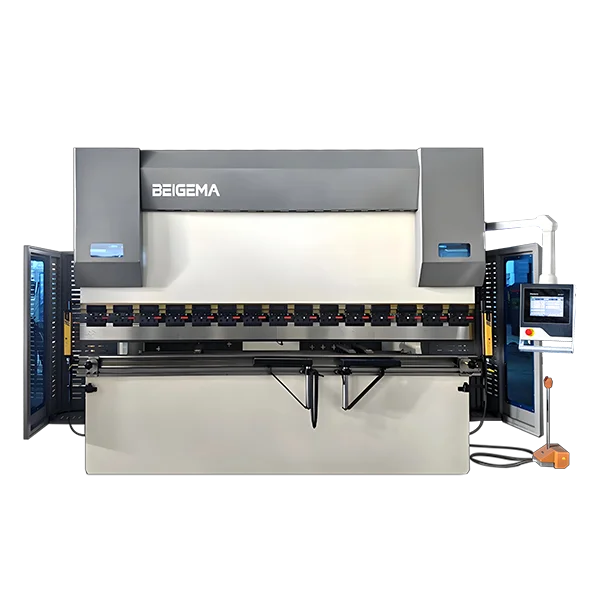

MB8 Serie dobladora CNC hidráulica con DA-53Tx 4+1 ejes
Eje estándar 4+1 (sincronización del pisón Y1/Y2, tope trasero X, compensación de deflexión W), servo hidráulico electrohidráulico de bucle cerrado totalmente cerrado + regla de rejilla, alta repetibilidad del pisón, que proporciona una solución precisa para su procesamiento de lámina metálica.
Explore todas las dobladora hidráulica CNC y NC, o vea la económica dobladora NC WC67K.
Nota de configuración: El controlador, los ejes, el rango de trabajo, las tolerancias y los componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.
Por qué elegir la configuración DA-53Tx: Esta variante MB8 utiliza el DA-53Tx actualizado en lugar del controlador base DA-53T. Delem lista programación gráfica 2D, una pantalla táctil de 15,6 pulgadas, control para hasta cuatro ejes, interfaz USB y software offline Profile-T. Es la opción compacta en este grupo MB8; confirme los ejes suministrados, el arreglo de bombeo y las funciones opcionales en la cotización técnica. Consulte la descripción general oficial de Delem DA-53Tx, compare el modelo MB8 DA-66S, o use nuestra guía para elegir una dobladora.
Recursos para el comprador: compare dobladoras de lámina, aprenda a elegir una dobladora, o compare dobladoras CNC y NC.
Use la calculadora de tonelaje de doblado al aire para estimar la fuerza a partir del material, espesor, longitud activa de doblado y apertura de matriz V antes de la revisión de ingeniería.
- Modelo: MB8
- Controlador: DA-53Tx
- Capacidades: 30T ~ 1000T
- Controlador NC: DA-53Tx
- Tope trasero: Y1+Y2+X+R
- Válvula hidráulica: Rexroth de Alemania
- Bomba de engranajes: Sunny de EE. UU.
- Interruptor de pie: Kacon de Corea
- Motor principal: Siemens de Alemania
- Componentes eléctricos: Schneider de Francia
- Sellado de aceite: Japón
- Husillo de bolas + guía lineal: HIWIN
- Soporte frontal: BEIGEMA
- Regla de rejilla: FAGOR
- Prensa rápida: BEIGEMA
- Punzón y matriz: Beigema
- Anillo de sellado: PARKER-UAS
- Compensación: bombeo mecánico
Configuraciones estándar
Detalles de configuración
Controlador DA-53Tx
- Navegación táctil de “tecla rápida”
- Pantalla TFT a color de alta resolución de 15″
- Hasta 4 ejes (Y1, Y2 + 2 ejes auxiliares)
- Biblioteca de herramientas, materiales y productos
- Control de servomotor y variador de frecuencia
- Algoritmos avanzados de control del eje Y para válvulas de lazo cerrado y lazo abierto.
- TandemLink (opcional)
- Interfaz con memoria USB
- Software offline Profile-T
Tope trasero
Posicionamiento preciso multidimensional
La configuración estándar incluye deslizadores Y1/Y2, tope trasero X, elevación del eje R, y compensación de deflexión de la mesa de trabajo del eje W, lo que lo hace más adecuado para manejar piezas de forma irregular.
Manejo de piezas complejas
Capaz de evitar el tope trasero, ángulos negativos, pliegues múltiples extralargos, y lámina metálica con diferencias de altura.
Ahorro de esfuerzo y configuración rápida
Elevación y evitación automática del eje R, posicionamiento automático y alta precisión.
Componentes eléctricos Schneider
Calidad de grado industrial, operación más estable
Utilizando componentes eléctricos Schneider Electric genuinos, cuenta con una fuerte resistencia a la interferencia electromagnética en el taller, lo que permite una operación continua de carga pesada a largo plazo y reduce significativamente la probabilidad de tiempo de inactividad debido a fallas.
Dedo tope
Posicionamiento preciso: las piezas encajan perfectamente, las dimensiones de doblado tienen cero desviación y la producción en lote produce tamaños consistentes.
Fácil ajuste de la máquina: el ajuste fino de posición con un botón elimina la necesidad de medición manual repetida y configuración de herramientas al cambiar moldes o especificaciones, ahorrando tiempo.
Bosch Rexroth
La válvula hidráulica Rexroth le brinda a la dobladora de lámina un control de presión altamente preciso, una fuerte sincronización de doble cilindro y cero desviación en ángulos y dimensiones de doblado para operaciones por lotes.
Presión estable y respuesta rápida, operación suave y sin golpes, excelente efecto de doblado y formado tanto para láminas gruesas como delgadas.
Circuito de aceite integrado con baja tasa de fallas, menos interfaces para reducir fugas de aceite, reducción de vibraciones y ruido, y mayor durabilidad general de la máquina.
Garganta
La máquina herramienta tiene una gran profundidad de garganta y amplio espacio de apertura, lo que la hace adecuada para procesar piezas de trabajo altas y profundas en forma de caja con múltiples pliegues y paneles laterales altos. El proceso de doblado no choca ni interfiere con el cuerpo de la máquina, y las piezas se forman en un solo paso sin necesidad de voltearlas secundariamente.
Matriz Estándar Multi-V
Más Detalles de la Máquina
| Presión de plegado (kN) | Longitud de plegado (mm) | Distancia entre columnas (mm) | Profundidad de garganta (mm) | Carrera del pisón (mm) | Altura máxima de apertura (mm) | Distancia máxima del eje X (mm) | Linealidad de la pieza de trabajo (mm/m) | Precisión del tope trasero (mm) | Tope trasero (PCS) | Motor principal (kw) | Largo*Ancho*Alto (mm) | Peso (T) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63T/1300 | 630 | 1300 | 1950 | 350 | 100 | 340 | 500 | ≥ 0.3 | 0.05 | 2 | 5.5 | 3100×1450×2050 | 5.8 |
| 63T/2500 | 630 | 2500 | 1900 | 350 | 170 | 380 | 500 | ≥ 0.3 | 0.05 | 2 | 5.5 | 3100×1450×2050 | 5.8 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 7.5 | 3500×1580×2400 | 8.5 |
| 110T/3200 | 1100 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 7.5 | 3500×1580×2400 | 8.8 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1580×2400 | 9.5 |
| 135T/3200 | 1350 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1580×2400 | 9.9 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1650×2500 | 11 |
| 175T/3200 | 1750 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1650×2500 | 11 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 15 | 3500×1680×2550 | 14 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 15 | 3500×1700×2600 | 15.5 |
| 300T/3200 | 3000 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 22 | 3500×1800×2730 | 16.8 |
| 400T/4000 | 4000 | 4000 | 3500 | 400 | 320 | 420 | 500 | ≥ 0.3 | 0.05 | 4 | 30 | 4500×2450×3500 | 31 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 320 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 37 | 6500×2810×4500 | 53 |
| 600T/6000 | 6000 | 6000 | 4900 | 500 | 320 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 45 | 6500×2910×5100 | 68 |
| 800T/6000 | 8000 | 6000 | 4900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 55 | 6500×2950×5300 | 90 |
| 800T/8000 | 8000 | 8000 | 5900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 8 | 55 | 8500×2950×5900 | 120 |
| 1000T/6000 | 10000 | 6000 | 4900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 2×37 | 6500×3000×5600 | 100 |
| 1000T/8000 | 10000 | 8000 | 6900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 8 | 2×37 | 8500×3000×6100 | 130 |
| 1000T/10000 | 10000 | 10000 | 8000 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 10 | 2×37 | 10500×3000×5850 | 150 |
| 1200T/6000 | 12000 | 6000 | 4900 | 600 | 400 | 800 | 1000 | ≥ 0.3 | 0.05 | 6 | 2×37 | 6500×3100×5850 | 130 |
| 1200T/7000 | 12000 | 7000 | 5900 | 600 | 400 | 800 | 1000 | ≥ 0.3 | 0.05 | 7 | 2×37 | 8500×3100×7150 | 160 |
