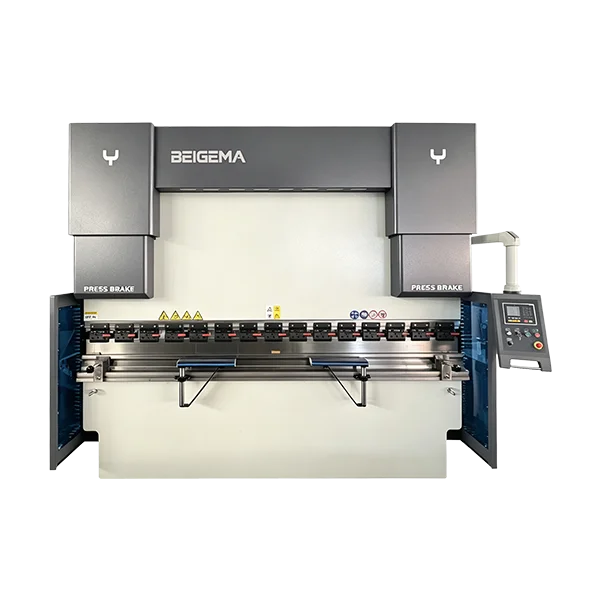

WC67K Serie dobladora hidráulica NC con sistema de control E21
Los ejes de torsión síncronos son fáciles de operar y adecuados para plegar láminas metálicas de espesor medio, lo que los convierte en una solución popular e ideal para láminas metálicas.
Explore todas las máquinas dobladoras hidráulicas, o suba al nivel de la dobladora CNC MB8 con DA-69S.
Nota de configuración: El controlador, los ejes, el rango de trabajo, las tolerancias y los componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.
Cuándo es adecuada la versión E21: La configuración E21 publicada en esta página es la opción WC67K más simple, con posicionamiento X/Y, almacenamiento de programas de múltiples pasos y selección métrica/imperial. Es adecuada para compradores que desean un flujo de trabajo de dobladora de barra de torsión sencillo y no necesitan la interfaz táctil ni ejes programados adicionales que se muestran en otras páginas de controladores WC67K. Antes de realizar el pedido, confirme la longitud de trabajo requerida, el tonelaje, el recorrido del tope trasero y si algún eje R o función de bombeo es manual o controlada. Compare la configuración E310P, la configuración TP10S y nuestra guía de dobladoras CNC vs NC.
Recursos para compradores: compare dobladoras de lámina, aprenda a elegir una dobladora o compare dobladoras CNC y NC.
- Modelo: WC67K
- Controlador: E21
- Capacidades: 30T ~ 400T
- Controlador NC: E21
- Tope trasero: X+Y
- Válvula hidráulica: Rexroth de Alemania
- Bomba de engranajes: Sunny de EE. UU.
- Pedal: Kacon de Corea
- Motor principal: Siemens de Alemania
- Componentes eléctricos: Schneider de Francia
- Sellos hidráulicos: Japón
- Husillo de bolas + guía lineal: HIWIN
- Soporte frontal: BEIGEMA
- Conector de tubería: EMB de Alemania
- Abrazadera rápida: BEIGEMA
- Punzón y matriz: Beigema
- Compensación: bombeo mecánico
Configuraciones estándar
Descripción de componentes
Controlador E21 (ESTUN)
- Pantalla LCD bilingüe (chino/inglés) que muestra todos los parámetros de programación en una sola página para una comprensión intuitiva.
- Programación de un paso/multipaso: almacena 40 programas, cada uno con hasta 25 pasos, lo que permite el doblado automático continuo de piezas de trabajo complejas.
- Posicionamiento CNC de ejes X/Y: posicionamiento automático y preciso del tope trasero (X) y del tope (Y), reemplazando el sistema manual anticuado para una alta eficiencia.
- Enseñanza con un solo botón/copia de seguridad y restauración de parámetros: depuración rápida, cambio rápido y mantenimiento sin preocupaciones.
- Conmutación con un solo botón entre unidades métricas e imperiales, compatible con planos nacionales e internacionales.
Brazo de soporte frontal
Los brazos de soporte frontal de esta dobladora NC sostienen láminas metálicas grandes, largas y delgadas durante la alimentación, asistiendo a los operarios mientras garantizan la máxima precisión de posicionamiento y doblado. Hay sistemas opcionales de seguimiento de lámina disponibles para paneles más grandes.
Punzón superior y matriz inferior
El tamaño de garganta se puede personalizar según los requerimientos del cliente. Cada dobladora incluye de serie un juego de herramentales superior e inferior para dobladora de lámina fabricados en acero de aleación de alta resistencia 42CrMo, capaces de soportar grandes cargas de doblado y con una larga vida útil.
Componentes eléctricos Schneider
- Los componentes eléctricos Schneider brindan a la máquina para lámina metálica una excelente estabilidad operativa y una fuerte capacidad antiinterferencia, con una resistencia superior al polvo, altas temperaturas y vibraciones.
- Cuenta con capacidades integrales de prevención de fugas y operación incorrecta, lo que garantiza una producción segura y estandarizada en el taller y cumple con los requisitos de certificación de exportación global.
- Control preciso y eficiencia de procesamiento mejorada. Logra una operación sincronizada y coordinada del tope trasero, la compensación de deflexión y los sistemas de soporte delantero, asegurando consistencia en las dimensiones y ángulos de doblado para lotes de piezas.
- Duradero y con bajos costos de mantenimiento.
Válvula Rexroth
La válvula hidráulica Rexroth proporciona a la dobladora de lámina un control de presión altamente preciso, una fuerte sincronización de doble cilindro y cero desviación en los ángulos y dimensiones de doblado para operaciones por lotes.
Presión estable y respuesta rápida, funcionamiento suave y sin golpes, excelente efecto de doblado y conformado tanto para placas gruesas como delgadas.
Circuito de aceite integrado con baja tasa de fallas, menos interfaces para reducir fugas de aceite, reducción de vibraciones y ruido, y mayor durabilidad general de la máquina.
Motor Siemens
El motor principal Siemens de esta dobladora hidráulica funciona con potencia estable, proporcionando amplia energía para el descenso, presurización y retorno del pisón. La entrega de aceite se mantiene estable, garantizando la precisión de doblado, al mismo tiempo que ahorra energía y prolonga la vida útil general de la máquina.
Más detalles de la prensa hidráulica
Vista trasera
Tope de lámina
Guía lineal
Tope trasero
Sujeción rápida
Cadena
Interruptor de límite
Cilindro hidráulico
Especificaciones de la dobladora hidráulica NC
| Presión nominal (kN) | Longitud de mesa de trabajo | Profundidad de garganta (mm) | Carrera del pisón (mm) | Número de carreras (min 1) | Potencia principal (kW) | |
|---|---|---|---|---|---|---|
| 40/2200 | 400 | 2200 | 200 | 100 | 11 | 4 |
| 40/2500 | 400 | 2500 | 200 | 100 | 11 | 4 |
| 50/2500 | 500 | 2500 | 200 | 100 | 11 | 5.5 |
| 63/2500 | 630 | 2500 | 250 | 100 | 10 | 5.5 |
| 63/3200 | 630 | 3200 | 250 | 100 | 10 | 5.5 |
| 80/2500 | 800 | 2500 | 320 | 150 | 8 | 7.5 |
| 80/3200 | 800 | 3200 | 320 | 150 | 8 | 7.5 |
| 100/2500 | 1000 | 2500 | 320 | 150 | 8 | 7.5 |
| 100/3200 | 1000 | 3200 | 320 | 150 | 8 | 7.5 |
| 100/4000 | 1000 | 4000 | 400 | 150 | 8 | 7.5 |
| 125/2500 | 1250 | 2500 | 320 | 150 | 8 | 7.5 |
| 125/3200 | 1250 | 3200 | 320 | 150 | 8 | 7.5 |
| 125/4000 | 1250 | 4000 | 400 | 150 | 8 | 7.5 |
| 160/3200 | 1600 | 3200 | 400 | 150 | 8 | 11 |
| 160/4000 | 1600 | 4000 | 400 | 180 | 8 | 11 |
| 160/5000 | 1600 | 5000 | 400 | 180 | 7 | 11 |
| 160/6000 | 1600 | 6000 | 400 | 200 | 7 | 15 |
| 200/3200 | 2000 | 3200 | 400 | 200 | 7 | 15 |
| 200/4000 | 2000 | 4000 | 400 | 200 | 7 | 15 |
| 200/6000 | 2000 | 6000 | 400 | 200 | 7 | 15 |
| 250/3200 | 2500 | 3200 | 400 | 200 | 7 | 18.5 |
| 250/4000 | 2500 | 4000 | 400 | 200 | 7 | 18.5 |
| 250/6000 | 2500 | 6000 | 400 | 250 | 7 | 18.5 |
| 300/3200 | 3000 | 3200 | 400 | 250 | 7 | 22 |
| 300/4000 | 3000 | 4000 | 400 | 250 | 7 | 22 |
| 300/6000 | 3000 | 6000 | 400 | 250 | 7 | 30 |
| 300/7000 | 3000 | 7000 | 400 | 250 | 7 | 30 |
| 400/6000 | 4000 | 6000 | 400 | 250 | 7 | 30 |
| 500/6000 | 5000 | 6000 | 400 | 300 | 7 | 37 |
| 600/6000 | 6000 | 6000 | 400 | 300 | 7 | 37 |
Componentes opcionales
TP10S
E310P
Cortina de seguridad
Preguntas Frecuentes
¿Para quién es la configuración E21 WC67K?
La página E21 es la opción sencilla WC67K para compradores que necesitan posicionamiento NC repetible sin un flujo de trabajo de programación por pantalla táctil. La información del controlador publicada en esta página cubre el posicionamiento de los ejes X e Y, programas de un solo paso y múltiples pasos, almacenamiento de 40 programas con hasta 25 pasos cada uno, respaldo de parámetros y selección de sistema métrico o imperial. Esa combinación se adapta al doblado rutinario donde el operador valora una interfaz familiar y compacta, y el trabajo no requiere las funciones programadas más amplias que se muestran en la página E310P.
Antes de seleccionar la opción E21, confirme cómo la máquina cotizada maneja el pisón, el tope trasero y cualquier compensación manual o controlada. La etiqueta del controlador por sí sola no define la longitud de trabajo, el tonelaje, los herramentales, el recorrido del tope trasero ni el paquete de seguridad.
¿Qué se debe enviar para una cotización de dobladora E21?
- Tipo de material, espesor máximo, longitud máxima de doblado y dibujos de pieza representativos.
- Tonelaje requerido, recorrido del tope trasero, volumen de trabajos repetitivos y sistema de unidades preferido.
- Perfiles de punzón y matriz, necesidades de bombeo manual o controlado y requisitos de energía del taller.
Compare la configuración TP10S para programación de ángulo y herramientas, o la configuración E310P para una interfaz táctil a color y funciones programadas adicionales. La guía CNC vs NC explica cuándo un flujo de trabajo WC67K es suficiente.
Antes de seleccionar la capacidad de la máquina, use la calculadora de fuerza de doblado para estimar la carga de doblado al aire a partir del material, espesor, longitud de doblado y abertura V.
