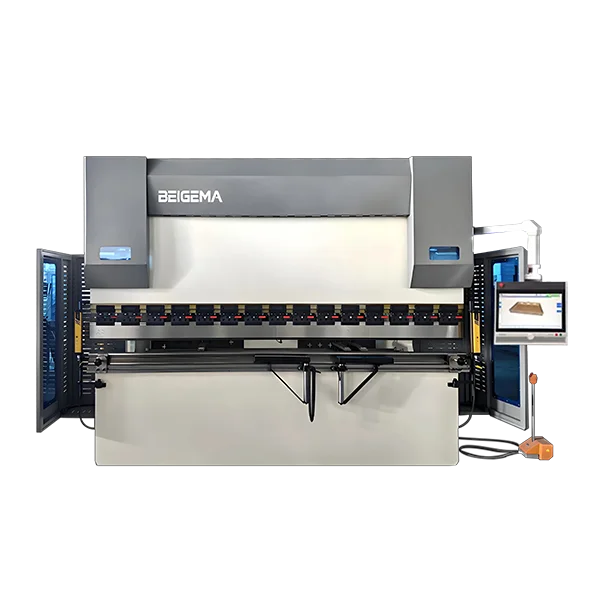

Serie MB8 dobladora CNC hidráulica con controlador DA69S de 6 a 8 ejes
Esta configuración MB8 se centra en el paquete de control Delem DA-69S para trabajos que dependen de la programación y visualización en 3D. La información del controlador publicada en esta página incluye programación táctil gráfica 2D y 3D, visualización 3D con representación de la máquina, una pantalla de 24 pulgadas y el software offline Profile-S3D. Es la página del controlador MB8 a evaluar para piezas complejas con múltiples curvados y un proceso de planificación más visual.
Explore todas las dobladora hidráulica CNC y NC, o vea la económica dobladora NC WC67K.
Nota de configuración: El controlador, los ejes, el rango de trabajo, las tolerancias y los componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.
Por qué elegir la configuración DA-69S: Delem posiciona el DA-69S como su control modular DA-60S en 3D, con programación gráfica 2D y 3D, visualización 3D, una pantalla táctil de 24 pulgadas y el software offline Profile-S3D. Esta es la opción de programación 3D entre las tres páginas del controlador MB8; confirme los ejes suministrados, el software y las interfaces opcionales en la cotización técnica. Vea la descripción oficial de Delem DA-69S, compare el modelo MB8 con DA-66S, o use nuestra guía de selección de dobladoras.
Recursos para el comprador: compare dobladoras de lámina, aprenda a elegir una dobladora de lámina, o compare dobladoras CNC y NC.
- Modelo: MB8
- Controlador: DA-69S
- Capacidades: 30T ~ 1000T
- Controlador NC: DA-69S
- Tope trasero: Y1+Y2+X+R
- Válvula hidráulica: Rexroth de Alemania
- Bomba de engranajes: Sunny de Estados Unidos
- Pedal: Kacon de Corea
- Motor principal: Siemens de Alemania
- Componentes eléctricos: Schneider de Francia
- Sellos de aceite: Japón
- Husillo de bolas + guía lineal: HIWIN
- Soporte frontal: BEIGEMA
- Regla óptica: FAGOR
- Abrazadera rápida: BEIGEMA
- Punzón y matriz: Beigema
- Anillo de sellado: PARKER-UAS
- Compensación: bombeo mecánico
Configuraciones Estándar
Descripción de Componentes
Sistema de control DA-69S
- Modo de programación gráfica táctil 3D y 2D
- Visualización 3D, incluyendo representación 3D de la máquina, en simulación y producción
- Pantalla TFT color de alta resolución de 24″
- Compatibilidad con Modusys de Delem (escalabilidad y adaptabilidad de módulos)
- USB, interfaz periférica
- Soporte de aplicaciones específicas del usuario dentro del entorno multitarea del control
- Interfaz para sensor de doblado y corrección
- Software offline Profile-S3D
Matriz estándar en V doble
La matriz CNC en V doble cuenta con un diseño integrado de doble ranura, lo que permite un cambio rápido sin necesidad de ajuste de herramientas. Posee alta precisión, resistencia al desgaste y durabilidad, asegurando un doblado y posicionamiento suaves. Compatible con varias máquinas dobladoras CNC, produce productos terminados de alta eficiencia y buena formación — vea la gama completa de herramentales para dobladora.
Brazo de soporte frontal
Soporte frontal estable para piezas grandes y largas en la dobladora CNC: la placa de soporte está hecha de perfil de aleación de aluminio de alta resistencia, que tiene buena capacidad de carga y previene eficazmente el pandeo y la deformación cuando se dobla la placa, garantizando la precisión dimensional y angular de la pieza y evitando errores de alabeo.
TOPE TRASERO DE 8+1 EJES
El tope trasero de dobladora de 8+1 ejes dobla placas largas y cortas, placas gruesas y acero inoxidable con desviación angular cero de principio a fin, eliminando la necesidad de ajuste manual. Es adecuado para doblados múltiples complejos, y con el tope trasero de 8 ejes con posicionamiento multidireccional + compensación del eje W, puede formar piezas de forma irregular, largas y grandes de una sola vez, siendo adecuado para producción en masa de gabinetes, nueva energía, chasis y lámina metálica de precisión.
Válvula proporcional
Las válvulas proporcionales servo de Bosch Rexroth ofrecen control de lazo cerrado, respuesta rápida, alta precisión (±0.01 mm), alta resistencia a la presión, durabilidad, caudal ajustable linealmente y compatibilidad con dobladoras CNC, proporcionando operación estable, doblado preciso y mínimo mantenimiento.
Con respuesta de alta frecuencia, alta precisión de lazo cerrado, resistencia a golpes, larga vida útil y caudal ajustable sin escalones, funcionan con el sistema DA-66S/DA-69S para asegurar ángulos de doblado precisos, velocidades estables y bajas tasas de desperdicio.
Motor Siemens
La dobladora CNC está equipada con un sistema CNC Siemens original y servohost, que cuenta con alta precisión, respuesta rápida, sincronización multieje estable, sin desviación durante largos períodos, compensación inteligente, programación simple y baja tasa de fallas, lo que la hace adecuada para doblado por lotes de alta precisión.
Servomotor
- Respuesta rápida, arranque/parada sensible, doblado suave y cambio de velocidad, ritmo de procesamiento rápido
- Posicionamiento preciso, alta precisión en control de posición y ángulo, pequeño error en producto terminado
- Ahorro de energía, bajo consumo en vacío, más eficiente que sistemas hidráulicos
- Operación silenciosa, baja vibración y ruido, mejor ambiente de taller
- Durable y sin preocupaciones, torque suficiente y potencia estable, baja tasa de fallas y larga vida útil
Especificaciones de dobladora hidráulica CNC DA-69S
| Presión nominal (kN) | Longitud de doblado (mm) | Distancia entre columnas (mm) | Profundidad de garganta (mm) | Carrera del pisón (mm) | Altura máxima de apertura (mm) | Distancia máxima del eje X (mm) | Linealidad de la pieza (mm/m) | Precisión del tope trasero (mm) | Tope trasero (PCS) | Motor principal (kw) | Largo*Ancho*Alto (mm) | Peso (T) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63T/1300 | 630 | 1300 | 1950 | 350 | 100 | 340 | 500 | ≥ 0.3 | 0.05 | 2 | 5.5 | 3100×1450×2050 | 5.8 |
| 63T/2500 | 630 | 2500 | 1900 | 350 | 170 | 380 | 500 | ≥ 0.3 | 0.05 | 2 | 5.5 | 3100×1450×2050 | 5.8 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 7.5 | 3500×1580×2400 | 8.5 |
| 110T/3200 | 1100 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 7.5 | 3500×1580×2400 | 8.8 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1580×2400 | 9.5 |
| 135T/3200 | 1350 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1580×2400 | 9.9 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1650×2500 | 11 |
| 175T/3200 | 1750 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 11 | 3500×1650×2500 | 11 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 15 | 3500×1680×2550 | 14 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 15 | 3500×1700×2600 | 15.5 |
| 300T/3200 | 3000 | 3200 | 2700 | 400 | 200 | 420 | 500 | ≥ 0.3 | 0.05 | 3 | 22 | 3500×1800×2730 | 16.8 |
| 400T/4000 | 4000 | 4000 | 3500 | 400 | 320 | 420 | 500 | ≥ 0.3 | 0.05 | 4 | 30 | 4500×2450×3500 | 31 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 320 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 37 | 6500×2810×4500 | 53 |
| 600T/6000 | 6000 | 6000 | 4900 | 500 | 320 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 45 | 6500×2910×5100 | 68 |
| 800T/6000 | 8000 | 6000 | 4900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 55 | 6500×2950×5300 | 90 |
| 800T/8000 | 8000 | 8000 | 5900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 8 | 55 | 8500×2950×5900 | 120 |
| 1000T/6000 | 10000 | 6000 | 4900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 6 | 2×37 | 6500×3000×5600 | 100 |
| 1000T/8000 | 10000 | 8000 | 6900 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 8 | 2×37 | 8500×3000×6100 | 130 |
| 1000T/10000 | 10000 | 10000 | 8000 | 600 | 400 | 600 | 800 | ≥ 0.3 | 0.05 | 10 | 2×37 | 10500×3000×5850 | 150 |
| 1200T/6000 | 12000 | 6000 | 4900 | 600 | 400 | 800 | 1000 | ≥ 0.3 | 0.05 | 6 | 2×37 | 6500×3100×5850 | 130 |
| 1200T/7000 | 12000 | 7000 | 5900 | 600 | 400 | 800 | 1000 | ≥ 0.3 | 0.05 | 7 | 2×37 | 8500×3100×7150 | 160 |
Preguntas Frecuentes
¿Cuándo debe un comprador elegir la configuración DA-69S?
La versión DA-69S es la página MB8 para evaluar cuando la programación y visualización en 3D son fundamentales en el flujo de trabajo de doblado. El paquete de controlador publicado soporta tanto programación táctil gráfica 2D como 3D, visualización 3D con representación de la máquina, una pantalla de 24 pulgadas y el software fuera de línea Profile-S3D. Por lo tanto, es el punto de comparación más adecuado para piezas complejas con múltiples dobleces, planificación de configuración y equipos que deseen revisar visualmente la secuencia programada antes de la producción.
Esta capacidad del controlador no debe confundirse con una configuración fija de la máquina. La DA-69S puede instalarse en diferentes configuraciones MB8, por lo que la cotización firmada debe definir la longitud de trabajo, el tonelaje, los ejes del tope trasero, la compensación, los herramentales y el equipo de seguridad. Un controlador 3D es útil solo cuando la máquina suministrada, los datos de herramentales y el flujo de trabajo del operador están configurados alrededor de las piezas reales.
¿Qué información debe acompañar a una solicitud de cotización DA-69S?
- Planos de piezas, material, espesor, longitud de doblado, secuencia de doblado y volumen anual o por lote.
- Movimientos de ejes requeridos, necesidades de soporte de piezas y el flujo de trabajo de programación fuera de línea previsto.
- Requisitos de punzón y matriz, método de bombeo, resguardo y cualquier opción de medición de ángulo.
- Tolerancias de aceptación, consideraciones de tiempo de ciclo y los elementos que deben incluirse en la puesta en marcha.
Si la combinación de producción se maneja principalmente con programación gráfica 2D, revise la configuración MB8 con DA-66S. La comparación de E21, DA-53T, DA-66S y DA-69S explica los niveles de controlador, mientras que el formulario de cotización recopila los detalles de la máquina necesarios para una coincidencia final.
Cómo la DA-69S soporta el trabajo de doblado orientado a 3D
El flujo de trabajo de la DA-69S está diseñado para crear y verificar la pieza en un entorno gráfico antes de que llegue a producción. Sus funciones de programación 2D y 3D publicadas permiten al operador trabajar con la geometría de la pieza, mientras que la visualización 3D de la máquina ayuda a revisar la secuencia de doblado en el contexto de la dobladora. Profile-S3D extiende esa preparación a una estación de trabajo fuera de línea, lo cual es útil cuando el tiempo de programación debe separarse del tiempo de máquina.
Esta capacidad es especialmente relevante para piezas con varios dobleces, posiciones de manejo difíciles o secuencias que merecen una revisión visual antes de la configuración. No elimina la necesidad de definir la máquina física. La cotización firmada debe identificar el tonelaje, la longitud de trabajo, los ejes reales, el recorrido del tope trasero, la compensación, los herramentales, el soporte de piezas y el paquete de seguridad.
Información necesaria para una revisión de proyecto DA-69S
- Archivos o planos de piezas que muestren la secuencia completa de doblado, material, espesor y longitud de doblado.
- Las tolerancias, el volumen de lote y las restricciones de configuración que hacen valiosa la planificación 3D.
- Los movimientos requeridos del tope trasero, datos de herramentales, método de bombeo y equipo de soporte de piezas.
- El flujo de trabajo previsto de Profile-S3D, el alcance de la puesta en marcha y los requisitos de programación del operador.
BEIGEMA puede usar esos insumos para confirmar si el paquete DA-69S orientado a 3D está justificado o si la configuración DA-66S enfocada en 2D es la más adecuada. La guía de comparación de controladores proporciona el contexto más amplio de E21, DA-53T, DA-66S y DA-69S antes de preparar una cotización técnica.
