Cizalla hidráulica tipo guillotina QC11Y con E21S

Name: QC11Y Cizalla tipo guillotina hidráulica | BEIGEMA
Brand: BEIGEMA

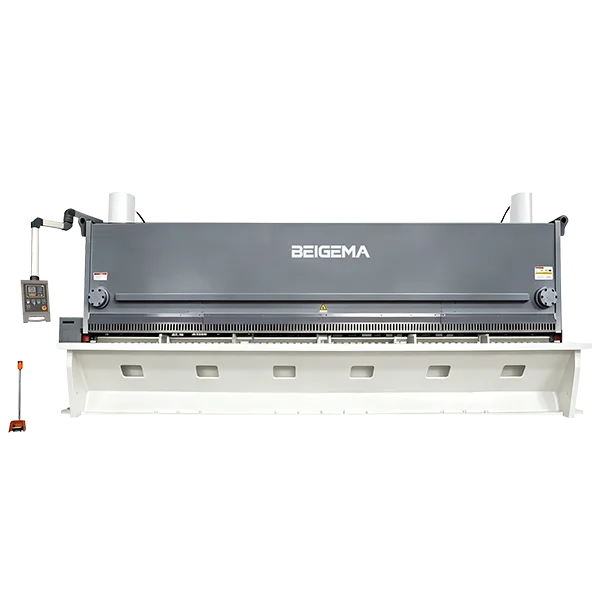

QC11Y Hydraulic Guillotine Shearing Machine With E21S

Esta cizalla hidráulica tipo guillotina cuenta con una estructura robusta y resistente, equipada con una potente fuerza hidráulica que proporciona una amplia capacidad de corte para cortar fácilmente diversas láminas y perfiles metálicos. El equipo opera de manera suave y estable, ofreciendo alta precisión de corte y produciendo cortes lisos y sin rebabas, lo que elimina la necesidad de rectificado secundario y mejora efectivamente la calidad del procesamiento.

Ver todas las cizallas hidráulicas, o comparar con la cizalla de viga oscilante serie QC12K.

Nota de configuración: El controlador, los ejes, el rango de trabajo, las tolerancias y los componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.

Controlador E21S: Estun
Componentes eléctricos Schneider
Motor: Siemens (Francia)
Tope trasero, correa de sincronización, polea (China)
Variador de frecuencia: Delta (China)
Bomba de aceite: Sunny
Pedal: Kacon de Corea
Válvula Rexroth: Bosch (Alemania)

Anillo de sellado Parker (EE. UU.)
Conector de tubería de aceite: EMB
Un juego de matriz estándar
Tope trasero (husillo de bolas + guía lineal)
Protección de luz frontal y trasera: China (opcional)
Soporte neumático: China (opcional)
Alimentador: China

Configuraciones Estándar

Descripción de Componentes

Sistema de control E21S

Pantalla hidráulica de alta definición
Control de motores comunes y convertidores de frecuencia
Posicionamiento inteligente del eje X
Programación de múltiples pasos, 40 programas, cada programa 25 pasos
Función de relé de tiempo incorporada
Conmutación de funciones con un solo botón
Función de posicionamiento unilateral
Copia de seguridad y restauración de parámetros con una tecla
Chino e inglés
Sistema métrico

Cuchilla de corte

Fabricada con acero aleado de alta calidad, mediante forjado integral y temple a alta temperatura, presenta alta dureza y gran tenacidad.
Excelente resistencia al desgaste y a los impactos, no es fácil que se agriete o se desafile durante el corte con cargas pesadas.
Procesamiento con esmerilado fino, filo afilado, velocidad de corte rápida y alta eficiencia de trabajo.

Ajuste automático de holgura de cuchilla

Equipada con ajuste automático inteligente de holgura de cuchilla, esta cizalla tipo guillotina hidráulica ajusta automáticamente la holgura ideal de la cuchilla según el espesor y el material de la lámina. Elimina el ajuste manual de holgura, mejora la precisión de corte y produce bordes de corte suaves y sin rebabas. Este diseño reduce el desgaste de la cuchilla y el desperdicio de producción. Combinada con el confiable sistema CNC E21S, mantiene una calidad de corte estable en producción en masa, aumentando la eficiencia de trabajo y reduciendo los costos operativos para el procesamiento de lámina metálica.

Componentes eléctricos Schneider

Los componentes eléctricos Schneider brindan a la máquina para lámina metálica una excelente estabilidad operativa y una fuerte capacidad de antiinterferencia, con una resistencia superior al polvo, a las altas temperaturas y a las vibraciones.
Cuenta con capacidades integrales de prevención de fugas y operaciones incorrectas, garantizando una producción segura y estandarizada en el taller y cumpliendo con los requisitos de certificación de exportación global.
Control preciso y eficiencia de procesamiento mejorada. Logra una operación sincronizada y coordinada del tope trasero, la compensación de deflexión y los sistemas de soporte del tope frontal, asegurando la consistencia en las dimensiones y ángulos de doblado para lotes de piezas de trabajo.
Duradero y con bajos costos de mantenimiento.

Tope trasero

Esta cizalla hidráulica tipo guillotina está equipada con un sistema de tope trasero de husillo de bolas de alta precisión, que ofrece una precisión de posicionamiento repetido constante de hasta ±0,05 mm. El husillo de bolas de baja fricción y la guía lineal permiten un movimiento suave y sin holguras, mejorando la consistencia del corte y reduciendo el desgaste. Combinado con el controlador CNC E21S, el tope trasero automático admite una configuración rápida, programación de múltiples pasos y retracción automática para evitar colisiones. Perfecta para la producción de lámina metálica de alto volumen, aumenta la eficiencia mientras reduce las necesidades de mantenimiento y las tasas de desperdicio.

Más Detalles

Parámetros de la cizalla hidráulica tipo guillotina QC11Y

Modelo

Espesor de corte (mm)	Ancho de corte (mm)	Número de carreras (min⁻¹)	Rango del tope trasero (mm)	Ángulo de cizallado (°)	Altura de garganta (mm)	Potencia del motor (kW)
QC11Y-6×2500	6	2500	16-35	20-600	0.5°-1.5°	800	7.5
QC11Y-6×3200	6	3200	14-35	20-600	0.5°-1.5°	800	7.5
QC11Y-6×4000	6	4000	10-30	20-600	0.5°-1.5°	800	7.5
QC11Y-6×5000	6	5000	10-30	20-800	0.5°-1.5°	900	11
QC11Y-6×6000	6	6000	8-25	20-800	0.5°-1.5°	1000	11
QC11Y-8×2500	8	2500	14-30	20-600	0.5°-2°	800	11
QC11Y-8×3200	8	3200	12-30	20-600	0.5°-2°	850	11
QC11Y-8×4000	8	4000	10-25	20-600	0.5°-2°	900	11
QC11Y-8×5000	8	5000	10-25	20-800	0.5°-2°	1000	15
QC11Y-8×6000	8	6000	8-20	20-800	0.5°-2°	1050	15
QC11Y-12×2500	12	2500	12-25	20-800	0.5°-2°	840	18.5
QC11Y-12×3200	12	3200	12-25	20-800	0.5°-2°	900	18.5
QC11Y-12×4000	12	4000	8-20	20-800	0.5°-2°	940	18.5
QC11Y-12×5000	12	5000	8-20	20-1000	0.5°-2°	1000	22
QC11Y-12×6000	12	6000	6-20	20-1000	0.5°-2°	1060	30
QC11Y-16×2500	16	2500	12-20	20-800	0.5°-2.5°	840	22
QC11Y-16×3200	16	3200	12-20	20-800	0.5°-2.5°	900	22
QC11Y-16×4000	16	4000	8-15	20-800	0.5°-2.5°	940	30
QC11Y-16×5000	16	5000	8-15	20-1000	0.5°-2.5°	1000	30
QC11Y-16×6000	16	6000	6-15	20-1000	0.5°-2.5°	1100	37
QC11Y-20×2500	20	2500	10-20	20-800	0.5°-2.5°	900	30
QC11Y-20×3200	20	3200	10-20	20-800	0.5°-3°	950	30
QC11Y-20×4000	20	4000	8-15	20-800	0.5°-3°	1100	30
QC11Y-20×5000	20	5000	8-15	20-1000	0.5°-3°	1100	37
QC11Y-20×6000	20	6000	6-15	20-1000	0.5°-3°	1200	37
QC11Y-25×2500	25	2500	8-15	20-800	0.5°-3°	900	37
QC11Y-25×3200	25	3200	8-15	20-800	0.5°-3.5°	950	37
QC11Y-25×4000	25	4000	6-12	20-1000	0.5°-3.5°	1100	37
QC11Y-30×2500	30	2500	6-12	20-1000	0.5°-4.0°	1000	45
QC11Y-30×3200	30	3200	8-12	20-1000	0.5°-4.0°	1100	45
QC11Y-40×2500	40	2500	4-10	20-1000	0.5°-4.0°	1200	55
QC11Y-40×3200	40	3200	4-10	20-1000	0.5°-4.0°	1200	55
