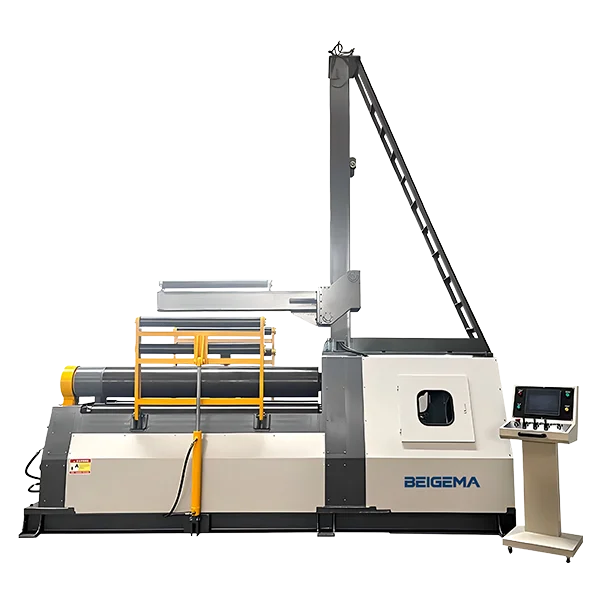

Serie W12 roladora de 4 rodillos

La roladora hidráulica de cuatro rodillos puede realizar procesos de rolado como rolado circular, rolado de persecución, rolado cilíndrico y rolado de arco en una sola pasada.
Está equipada con una función integrada de precurvado de bordes, lo que permite la formación en un solo paso sin necesidad de un segundo rolado.
El rodillo superior funciona como rodillo motriz principal, mientras que el rodillo inferior y los dos rodillos laterales son totalmente accionados hidráulicamente, garantizando un funcionamiento estable.
El control de desplazamiento computarizado garantiza una precisión de sincronización de hasta ±0.2 mm, logrando resultados de curvado precisos y consistentes.
Equipada con un sistema de control PLC y un dispositivo de protección contra sobrecarga incorporado, asegura un funcionamiento seguro y confiable a largo plazo.

Vea todas las roladoras de placa, o la económica roladora de 3 rodillos W11.

Nota de configuración: El controlador, ejes, rango de trabajo, tolerancias y componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.

Principio de funcionamiento de la roladora de cuatro rodillos

Espera inicial: Los cuatro rodillos están dispuestos en forma de diamante y el equipo entra en estado de preparación.
Sujeción de la lámina: El rodillo inferior sube, sujetando la lámina junto con el rodillo superior, proporcionando fricción estable para la formación posterior.
Precurvado de bordes: Los rodillos laterales avanzan y empujan el borde de la lámina, completando el proceso de precurvado y eliminando errores de borde recto.
Rolado continuo: Los rodillos laterales aplican presión continua, y con la rotación sincrónica de los rodillos superior e inferior, la lámina se va rolado gradualmente en forma cilíndrica.
Formación cilíndrica completa: La lámina se une de extremo a extremo, y una sola operación de sujeción completa el procesamiento de una forma perfectamente cilíndrica sin bordes rectos.

Configuraciones Estándar

Descripción de Componentes

Rodillos Endurecidos

El material es principalmente aleación de acero 42CrMo, que es templado y endurecido superficialmente, y tiene alta resistencia y alta resistencia al desgaste. Es el componente principal que soporta la carga de formación.

Extremo Abatible

Una vez completado el bobinado, el soporte del cojinete en el lado del mecanismo de volteo puede girar hacia afuera 90°, haciendo que el extremo del rodillo superior se desprenda del soporte y forme un voladizo. El cilindro terminado puede entonces empujarse fácilmente a lo largo del eje del rodillo superior sin necesidad de elevación ni evitación de obstáculos.

Se evita la expulsión debido a una operación incorrecta durante el bobinado mediante un doble enclavamiento mecánico e hidráulico. Simultáneamente, un dispositivo de equilibrado asegura la estabilidad del rodillo superior en estado de voladizo, evitando daños al equipo o a la pieza de trabajo.

Sistema Hidráulico

Esta estación de válvulas hidráulicas integrada es la parte central de control de potencia de las roldoras de placa. Múltiples válvulas solenoides controlan de forma independiente los movimientos de precurvado, roldado y descarga. Las tuberías hidráulicas de alta resistencia y los manómetros en tiempo real garantizan un rendimiento de trabajo estable, reduciendo la tasa de fallos de la máquina para la producción de roldado de lámina metálica.

Ensamblaje de motor hidráulico + reductor

Sirviendo como el corazón de potencia del rodillo superior, este ensamblaje de accionamiento hidráulico transforma la potencia hidráulica de la HPU en movimiento rotatorio preciso.

Acciona el rodillo superior para alimentar y curvar la placa de forma continua, mientras que el reductor integrado amplifica el par y lo transmite al eje del rodillo a través de una conexión de brida rígida, asegurando un rendimiento estable y de alto par durante el conformado.

Panel de control

Equipada con una HMI intuitiva e inteligente y un control PLC confiable, nuestra roladora de 4 rodillos ofrece flujos de trabajo de una sola operación simplificados, alta eficiencia y seguridad mejorada. Cuenta con tecnología de autocompensación, movimiento sincronizado de los rodillos inferior y lateral, y hasta 8 pasos programables en pantalla táctil. Elija entre una gama completa de modelos, incluidas soluciones CNC rentables adaptadas a sus necesidades.

Componentes eléctricos Schneider

Los PLC, interruptores automáticos, contactores y otros componentes genuinos de Schneider Electric son de calidad superior, con una fuerte resistencia a las vibraciones e interferencias. Son adecuados para operación continua y de servicio pesado de roldoras de placa, tienen una baja tasa de fallos durante la operación a largo plazo y reducen eficazmente el tiempo de inactividad para mantenimiento.Los PLC, interruptores automáticos, contactores y otros componentes genuinos de Schneider Electric son de calidad superior, con una fuerte resistencia a las vibraciones e interferencias. Son adecuados para operación continua y de servicio pesado de roldoras de placa, tienen una baja tasa de fallos durante la operación a largo plazo y reducen eficazmente el tiempo de inactividad para mantenimiento.

Parámetro de la roladora de 4 rodillos serie W12

Modelo

Espesor máximo de doblado (mm)	Espesor de precurvado (mm)	Longitud máxima de trabajo de los rodillos (mm)	Límite de fluencia (Mpa)	Diámetro del rodillo superior (mm)	Diámetro del rodillo inferior (mm)	Diámetro del rodillo lateral (mm)	Potencia principal (KW)
W12-4x2000	4	3.5	2050	245	160	140	120	3
W12-6x2000	6	5	2050	245	190	170	150	4
W12-8x2000	8	6.5	2050	245	210	190	170	5.5
W12-10x2000	10	8	2050	245	230	210	190	7.5
W12-12x2000	12	10	2050	245	270	250	210	11
W12-16x2000	16	13	2050	245	300	270	220	11
W12-20x2000	20	16	2050	245	330	300	240	11
W12-25x2000	25	20	2050	245	360	330	250	15
W12-30x2000	30	25	2050	245	390	360	300	18.5
W12-35x2000	35	28	2050	245	430	390	330	22
W12-40x2000	40	32	2050	245	460	420	360	30
W12-45x2000	45	36	2050	245	510	460	390	37
W12-50x2000	50	40	2050	245	550	510	420	45
W12-4x2500	4	3.5	2550	245	190	170	150	4
W12-6x2500	6	5	2550	245	210	190	170	5.5
W12-8x2500	8	6.5	2550	245	230	210	190	7.5
W12-10x2500	10	8	2550	245	270	250	210	11
W12-12x2500	12	10	2550	245	300	270	220	11
W12-16x2500	16	13	2550	245	330	300	240	11
W12-20x2500	20	16	2550	245	360	330	250	15
W12-25x2500	25	20	2550	245	390	360	300	18.5
W12-30x2500	30	25	2550	245	430	390	330	22
W12-35x2500	35	28	2550	245	460	420	360	30
W12-40x2500	40	32	2550	245	510	460	390	37
W12-45x2500	45	36	2550	245	550	510	420	45
W12-4x3000	4	3.5	3100	245	210	190	170	5.5
W12-6x3000	6	5	3100	245	230	210	190	7.5
W12-8x3000	8	6.5	3100	245	270	250	210	11
W12-10x3000	10	8	3100	245	300	270	220	11
W12-12x3000	12	10	3100	245	330	300	240	11
W12-16x3000	16	13	3100	245	360	330	250	15
W12-20x3000	20	16	3100	245	390	360	300	18.5
W12-25x3000	25	20	3100	245	430	390	330	22
W12-30x3000	30	25	3100	245	460	420	360	30
W12-35x3000	35	28	3100	245	510	460	390	37
W12-40x3000	40	32	3100	245	550	510	420	45
W12-50x3000	50	40	3100	245	610	560	480	55
W12-60x3000	60	48	3100	245	670	620	520	75
