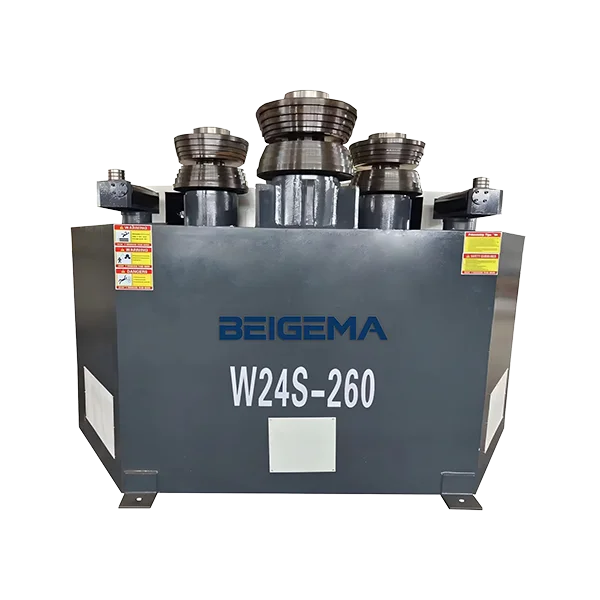

W24S Curvadora de perfiles totalmente hidráulica
- 3 rodillos impulsados con accionamiento hidráulico completo para un rendimiento fuerte y estable.
- Formado en una sola pasada: precurvado, rolado y calibrado en una sola operación, ahorrando material y mano de obra.
- Rodillos guía evitan la torsión, garantizando alta precisión para perfiles asimétricos.
- Compatibilidad con múltiples perfiles: doble ángulos, canales, vigas I, tubos y más con matrices intercambiables.
- Control PLC opcional para operación sencilla y producción en masa.
Explore todas las roladoras y curvadoras de perfiles, o la curvadora de perfiles semihidráulica WYQ24.
La W24S es una curvadora de perfiles totalmente hidráulica (también llamada curvadora de perfiles) para doblar acero angular, barra plana, tubería y otros perfiles en arcos y anillos suaves.
Nota de configuración: El controlador, ejes, rango de trabajo, tolerancias y componentes incluidos deben confirmarse en la cotización técnica firmada para la máquina seleccionada.
- Modelo: W24S
- Rodillo: 3 rodillos
- Tipo de perfil: Acero angular, canal de acero, vigas I, tubos redondos, tubos cuadrados, acero plano.
- Rodillo de soporte para angular
- Panel de control móvil
- Control PLC
- Estación hidráulica
Configuraciones Estándar
Más Información
Panel de control
Rodillos guía
Estación hidráulica
Componentes eléctricos Schneider
Parámetro de la curvadora de perfiles W24S
| Tamaño de sección | Tamaño de sección | Tamaño de canal | Tamaño de canal | Tamaño de sección | Tamaño de sección | Tamaño de sección | Tamaño de sección | Tamaño de sección | |
|---|---|---|---|---|---|---|---|---|---|
| W24S-6 | 40×5 | 50×5 | 8 | 8 | 100×18 | 50×12 | 42×4 | 38 | 45×3 |
| W24S-16 | 70×8 | 80×8 | 12 | 12 | 150×25 | 75×16 | 76×4.5 | 52 | 60×4 |
| W24S-30 | 80×8 | 90×10 | 16 | 16 | 180×25 | 90×20 | 89×5 | 62 | 70×4 |
| W24S-45 | 90×10 | 100×10 | 20 | 20 | 200×30 | 100×25 | 89×8 | 75 | 80×6 |
| W24S-75 | 100×10 | 120×12 | 25 | 25 | 220×40 | 110×40 | 114×5 | 85 | 90×8 |
| W24S-100 | 120×12 | 140×16 | 28 | 28 | 250×40 | 120×40 | 159×5 | 90 | 100×10 |
| W24S-140 | 140×16 | 150×16 | 30 | 30 | 280×50 | 150×40 | 168×6 | 100 | 125×10 |
| W24S-180 | 150×16 | 160×16 | 32 | 32 | 300×50 | 180×30 | 168×8 | 110 | 140×10 |
| W24S-260 | 160×16 | 180×14 | 36 | 36 | 330×50 | 190×40 | 219×8 | 120 | 150×10 |
| W24S-320 | 180×14 | 200×18 | 40 | 40 | 360×60 | 190×50 | 245×8 | 135 | 165×10 |
| W24S-400 | 200×18 | 200×24 | 45 | 45 | 400×75 | 200×50 | 273×8 | 150 | 180×12 |
| W24S-500 | 200×20 | 250×25 | 50 | 50 | 500×76 | 200×60 | 323×10 | 160 | 200×12 |
